一. 产品概述

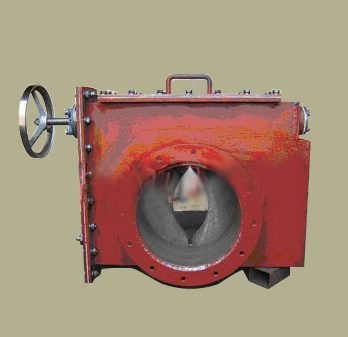

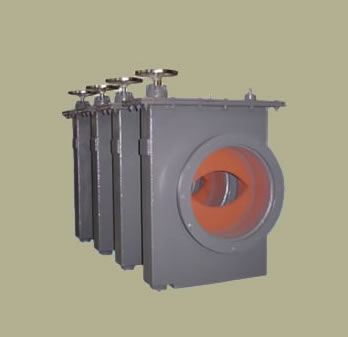

    插板式双芯可调缩孔是安装于送粉管道上的一种调节阀门，可对风粉混合物流量和压头进行调节。主要用于电站送粉管道上调节一次风阻力，使送粉管道在燃烧器入口处的一次风风速保持相同。插板式双芯可调缩孔是对原单芯可调缩孔改进设计后的一种新型产品。

二. 结构特点
  1. 通过手轮旋转操作，带动上、下闸板作相向对称移动。
  2. 调节管道内的风粉混合物，使流体处在管道中心流动，减少风粉混合物对管道内壁的偏中心磨损，延长了送粉管和闸板的使用寿命。
  3. 内置式全封闭螺杆传动调节闸板，结构紧凑，并设计有标尺指示闸板的启闭调节位置。
  4. 采用防磨损结构设计，闸板为特殊耐磨材料制作，使用寿命长。
  5. 结构紧凑，安装空间小。
  6. 操作力矩小，转动灵活可靠。
  7. 闸板启闭通过标尺指示，方便定期进行记录调整。

三. 技术参数
  1. 产品型号： SMK-Φ；
  2. 通流面积调节范围： 25%-100%；
  3. 设计耐温：≤400℃；
  4. 设计承压能力：0.35MPa；
  5. 连接方式：法兰螺栓连接或直对对焊连接；

四. 订货须知
  1. 用户提供送粉管道外径尺寸。
  2. 连接方式。
  3. 订货前供方提供安装总图给需方确认。
